SMR 與 PMR：硬碟儲存技術的演進
介紹
在硬碟儲存技術的發展中，磁記錄方式的選擇直接影響硬碟的容量、效能和應用場景。本文將詳細介紹兩種主流磁記錄技術：垂直磁記錄 (PMR) 和疊瓦式磁記錄 (SMR)，幫助你理解它們的原理和區別。

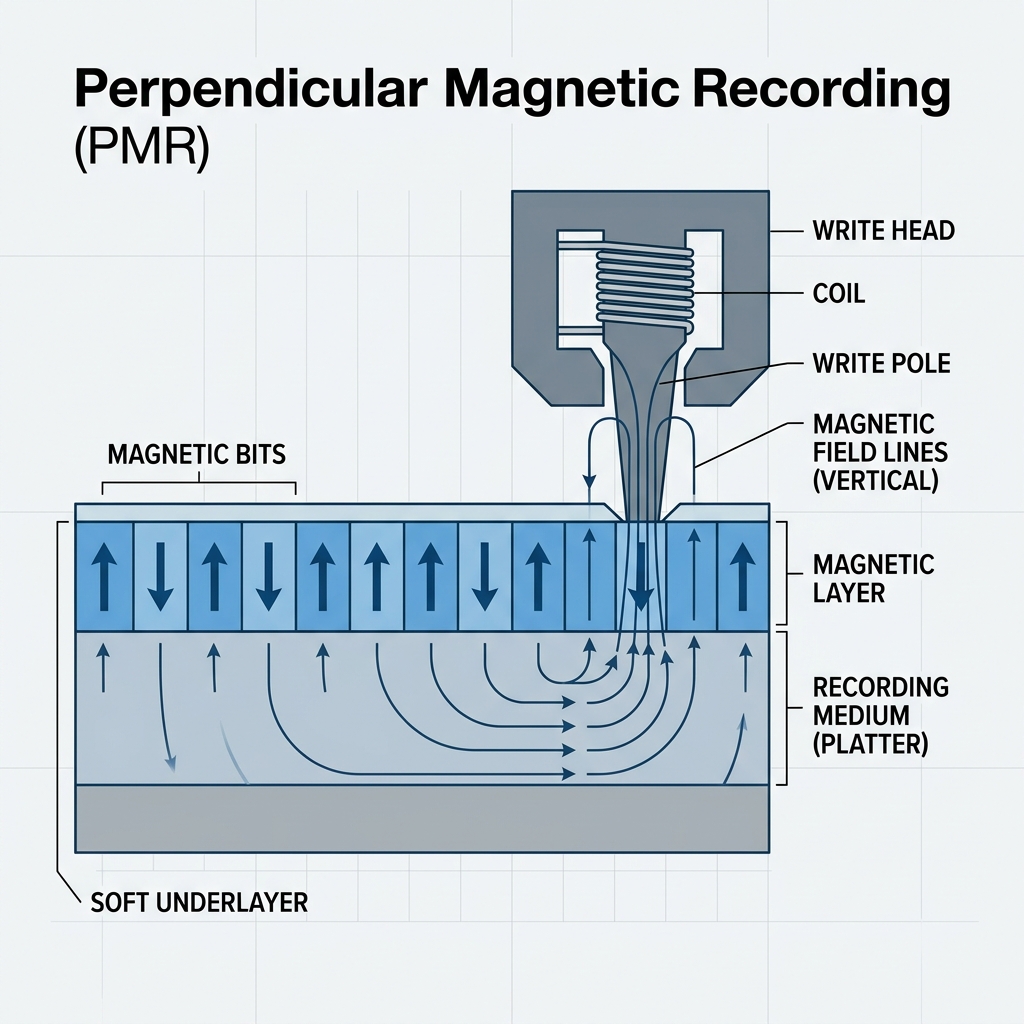

什麼是 PMR (Perpendicular Magnetic Recording)？
基本原理
垂直磁記錄 (PMR) 是傳統的磁記錄技術，磁化方向垂直於磁盤表面。
特點
- ✅ 簡單可靠：技術成熟，應用廣泛
- ✅ 讀寫效能好：隨機存取速度快
- ✅ 相容性佳：適用於各類設備
- ❌ 容量有限：難以突破現有密度上限

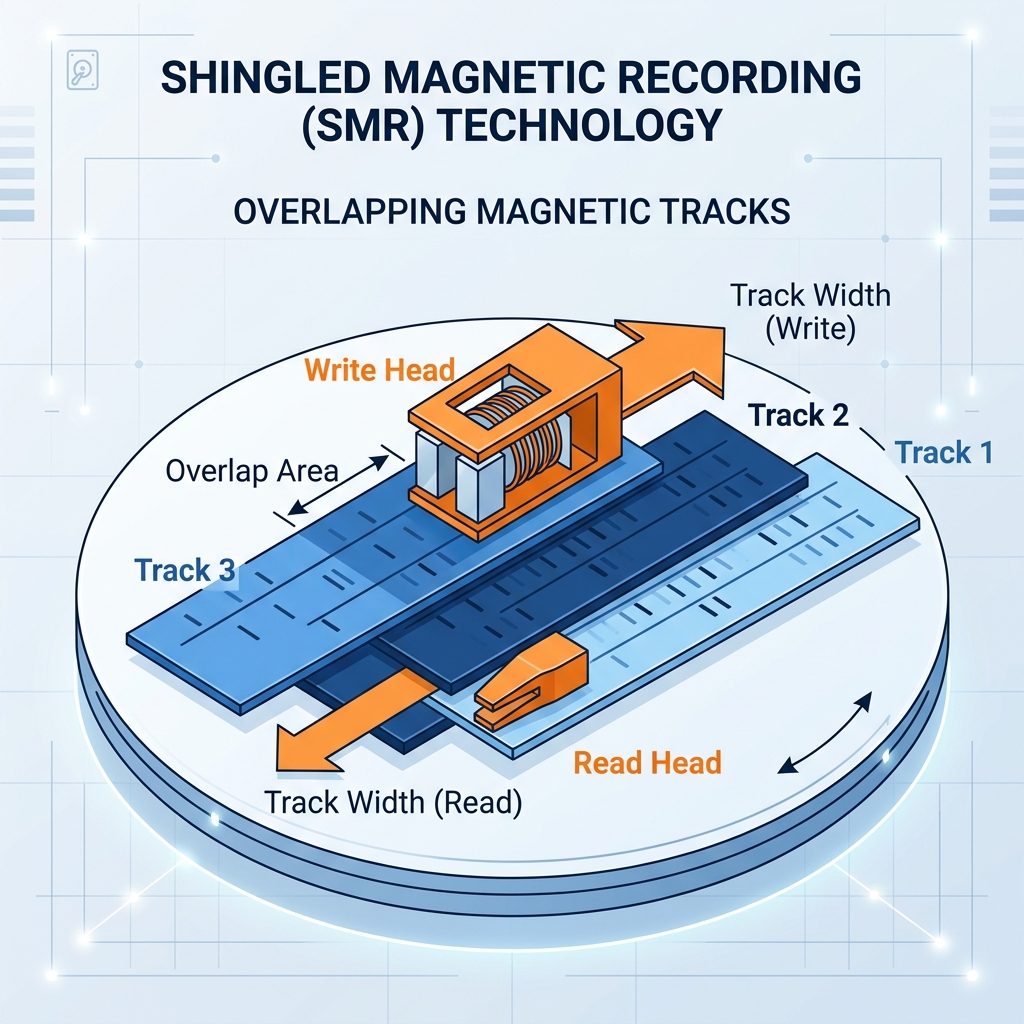

什麼是 SMR (Shingled Magnetic Recording)？
基本原理
疊瓦式磁記錄 (SMR) 是一種新型磁記錄技術，多個磁軌像「瓦片屋頂」一樣相互疊加，以實現更高的軌道密度。
特點
- ✅ 容量更大：磁軌密度提升 25-30%，容量增加
- ✅ 成本更低：同容量下成本更具競爭力
- ⚠️ 寫入性能受限：寫入時需更新多個磁軌（需讀-修改-寫）
- ⚠️ 隨機寫入慢：不適合高頻率隨機寫入場景
SMR 與 PMR 的詳細對比
| 項目 | PMR | SMR |
|---|---|---|
| 磁化方向 | 垂直於磁盤 | 垂直於磁盤 |
| 磁軌密度 | 標準 | 提升 25-30% |
| 容量效率 | 基準 | 更高 |
| 隨機寫入速度 | 快 ⚡ | 慢 🐢 |
| 連續讀取 | 快 ⚡ | 快 ⚡ |
| 連續寫入 | 快 ⚡ | 中等 ⚠️ |
| 應用場景 | NAS、伺服器、工作站 | 監控、備份、歸檔 |
| 可靠性 | 極高 | 高 |
| 適合用途 | 頻繁讀寫 | 順序讀寫、大容量儲存 |
常用型號
PMR 硬碟型號
Western Digital (WD)
| 系列 | 型號 | 容量 | 應用場景 |
|---|---|---|---|
| Red Pro | WD4001FFSX | 4TB | NAS (24小時運行) |
| Red Pro | WD8001FFSX | 8TB | NAS (24小時運行) |
| Gold | WD102KRYZ | 10TB | 企業伺服器 |
| Blue | WD10EZEX | 1TB | 個人電腦 |
Seagate
| 系列 | 型號 | 容量 | 應用場景 |
|---|---|---|---|
| IronWolf | ST4000VN006 | 4TB | NAS (24小時運行) |
| IronWolf Pro | ST8000NE001 | 8TB | NAS Pro |
| Barracuda Pro | ST8000DM004 | 8TB | 工作站 |
| Exos X16 | ST16000NM001G | 16TB | 企業級伺服器 |
SMR 硬碟型號
Western Digital (WD)
| 系列 | 型號 | 容量 | 應用場景 |
|---|---|---|---|
| Purple | WD40PURZ | 4TB | 監控系統 |
| Purple | WD80PURZ | 8TB | 監控系統 |
| Purple Pro | WD101PURP | 10TB | 大規模監控 |
Seagate
| 系列 | 型號 | 容量 | 應用場景 |
|---|---|---|---|
| SkyHawk | ST2000VE008 | 2TB | 監控系統 |
| SkyHawk | ST8000VE001 | 8TB | 監控系統 |
| Archive | ST14000VE008 | 14TB | 大容量歸檔 |
視覺對比
磁軌排列方式
應用場景選擇指南
選擇 PMR 適合：
✅ NAS 伺服器
- 需要 24/7 持續運行
- 頻繁進行隨機讀寫
- 需要最佳可靠性
✅ 工作站/伺服器
- 專業工作環境
- 需要高效能
- 數據庫應用
✅ 桌面電腦
- 日常使用
- 需要快速存取
選擇 SMR 適合：
✅ 監控系統
- 持續順序寫入監控視頻
- 大容量需求
- 成本敏感
✅ 備份/歸檔
- 主要進行順序讀寫
- 大容量儲存
- 不需要頻繁隨機存取
✅ 冷存儲
- 數據保存
- 不經常訪問
- 追求容量和成本效益
選購建議
對於 NAS 用戶
❌ 不要購買 SMR 硬碟
✅ 購買 PMR 硬碟（如 WD Red Pro、Seagate IronWolf Pro）
理由：
- NAS 需要頻繁隨機讀寫
- SMR 的 RMW 操作會大幅降低性能
- 可能導致系統卡頓對於監控系統
✅ 購買 SMR 硬碟（如 WD Purple、Seagate SkyHawk）
理由：
- 監控主要是順序寫入視頻
- SMR 容量大、成本低
- 適合長時間連續工作對於通用存儲
根據預算選擇：
- 高效能需求 → PMR
- 大容量、預算有限 → SMR（非 NAS 環境）技術深度：RMW 操作
什麼是 RMW (Read-Modify-Write)？
SMR 由於磁軌相互疊加，寫入新數據時需要執行 RMW 操作：
SMR 寫入流程：
┌─────────────┐
│ 1. 讀取 (R) │ ← 讀取受影響的磁軌
│ 2. 修改 (M) │ ← 更新數據
│ 3. 寫入 (W) │ ← 重新寫入多個磁軌
└─────────────┘
PMR 寫入流程：
┌─────────────┐
│ 直接寫入 (W) │ ← 單磁軌操作
└─────────────┘這就是為什麼 SMR 的隨機寫入性能較差。
結論
| 技術 | 最適用 | 優勢 | 劣勢 |
|---|---|---|---|
| PMR | NAS、伺服器、工作站 | 效能好、可靠 | 容量有限、成本較高 |
| SMR | 監控、備份、歸檔 | 容量大、成本低 | 隨機寫入慢 |
記住：沒有絕對的好或壞，只有適不適合的應用場景。
選擇時根據實際用途判斷，不要把 SMR 硬碟用在 NAS 上，也不要過度支付買 PMR 來做監控存儲。
